项目类型
输送分拣线电控与现场联机调试
控制范围
多段输送、扫码识别、变频调速、分流机构、堵料检测
交付方式
程序开发、HMI 状态监控、控制柜配合、现场调试
BACKGROUND
项目背景
客户设备为多段输送分拣线，需要完成前后段输送联动、扫码识别、分流控制、堵料检测和异常报警。项目交期较紧，现场需要快速完成联机调试，并让客户可以在 HMI 上直观看到各段运行状态和报警信息。
CUSTOMER ISSUES
客户原有问题
多段输送启停关系复杂
前后段输送需要根据物料位置、满料、缺料和设备状态进行联动。
扫码与剔除时序不稳定
扫码信号、物料位置、输送速度和剔除机构之间需要准确匹配。
堵料报警不够清晰
现场堵料位置多，如果报警不能定位，操作人员排查效率低。
HMI 状态显示不足
客户希望能直观看到各段运行状态、报警信息和手动操作入口。
SOLUTION
我们的处理思路
这一部分不单独罗列服务项目，而是说明我们在案例中如何判断问题、拆解控制边界，并把项目从方案、程序、图纸、控制柜和现场调试推进到可交付状态。
先定义线体分段与接口边界
按输送段、扫码点、缓存区、分流口和上下游设备接口拆分控制对象，明确启停、允许、完成、堵料、急停和异常恢复信号。
建立产品跟踪和分拣逻辑
根据扫码结果、输送速度、光电位置和分流机构响应时间建立跟踪队列，保证产品状态、位置和分拣动作能够对应起来。
现场验证整线节拍与异常恢复
调试阶段重点观察连续运行、堵料恢复、漏扫处理、错分处理和上下游联动稳定性，避免单段正常但整线效率不足。
CONTROL SYSTEM
控制系统组成
系统通常由 PLC、HMI、变频器、扫码器、光电传感器、分流机构、报警灯和输送电机组成。根据客户项目复杂度，也可以接入上位机或数据采集系统。
PLC 控制器
HMI 触摸屏
变频器
扫码器
光电传感器
分流机构
报警指示灯
输送电机
DELIVERY RESULT
交付成果
- PLC 控制程序与 HMI 工程
- 输送段逻辑和扫码分拣流程
- I/O 点表、报警清单和参数说明
- 现场调试记录和客户操作建议
VALUE
项目价值
帮助客户完成输送分拣线稳定联机，减少现场堵料停机，提高设备操作直观性，也为后续同类项目复制提供标准程序结构。
PROJECT PHOTOS
项目现场与交付细节

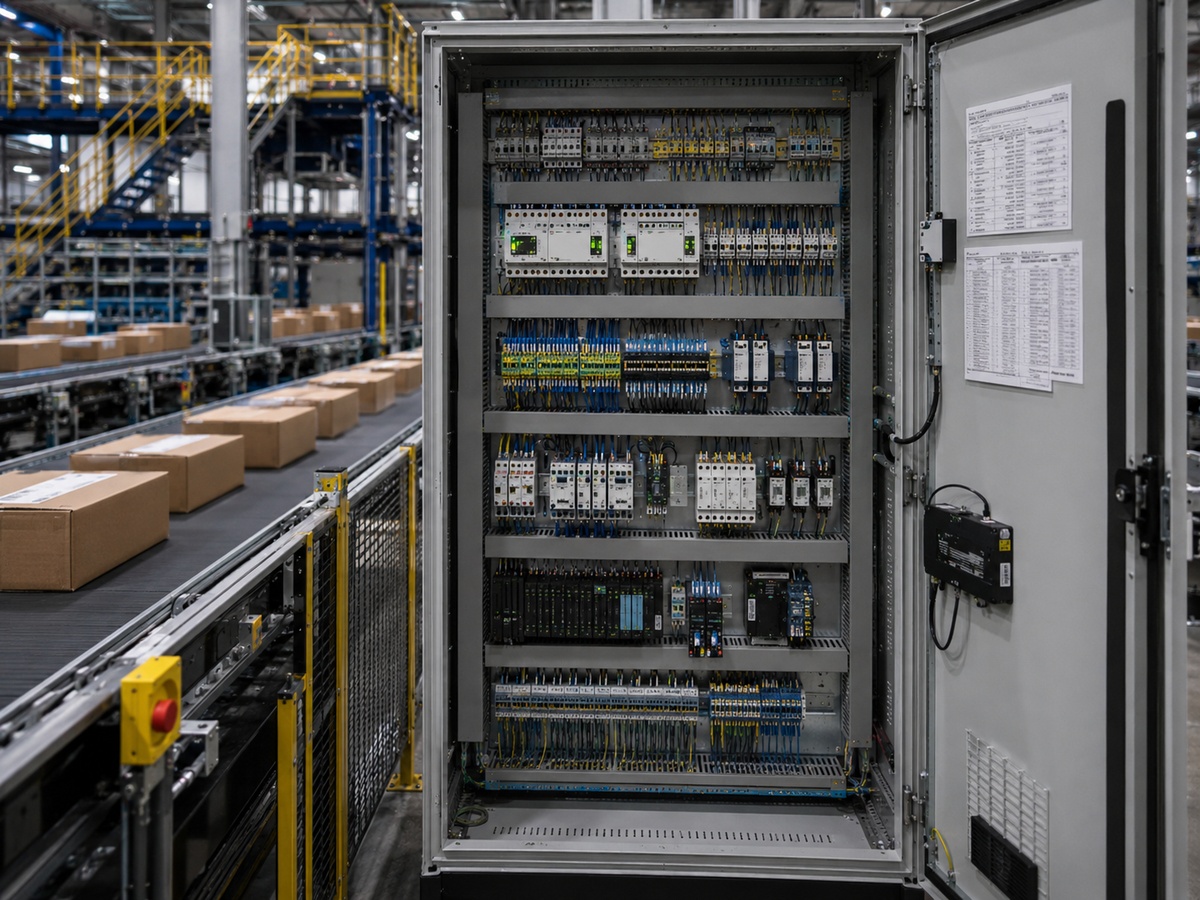

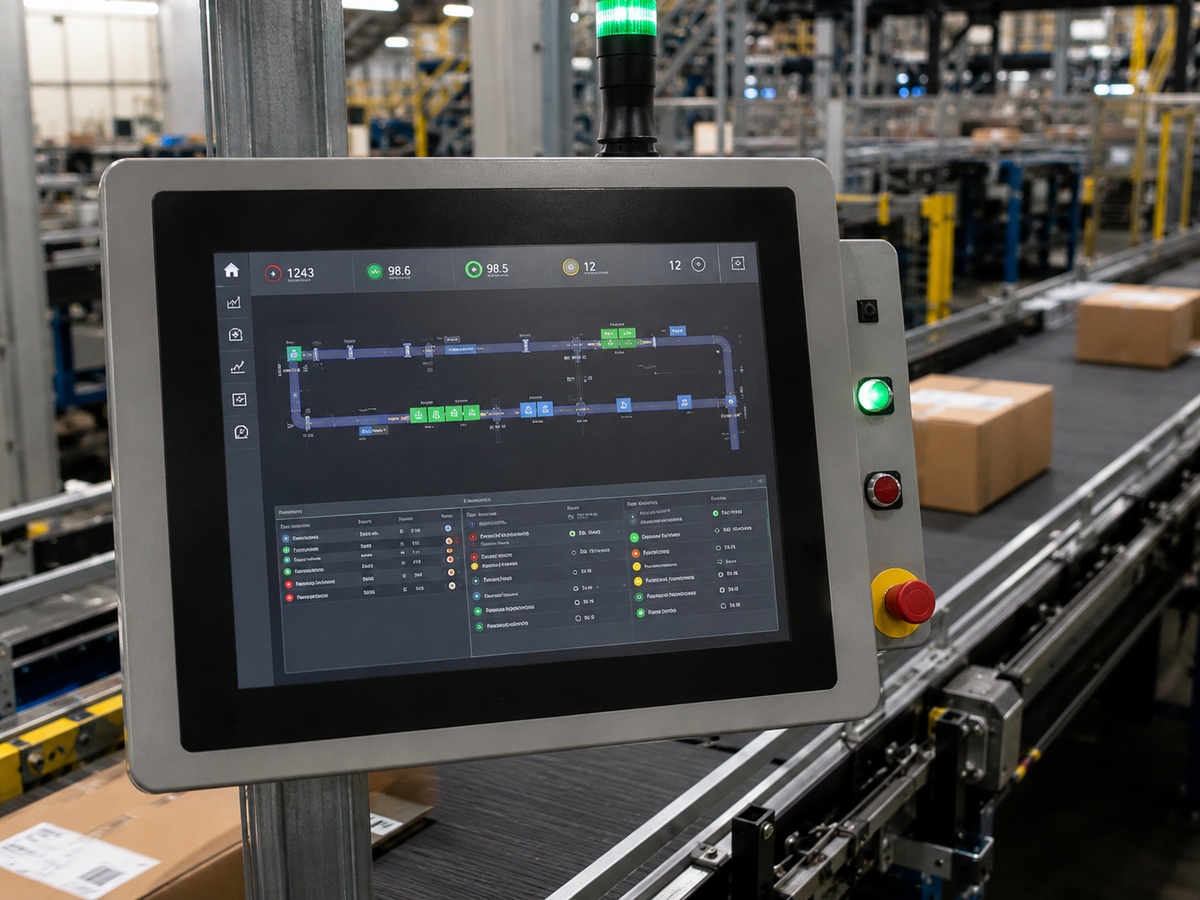

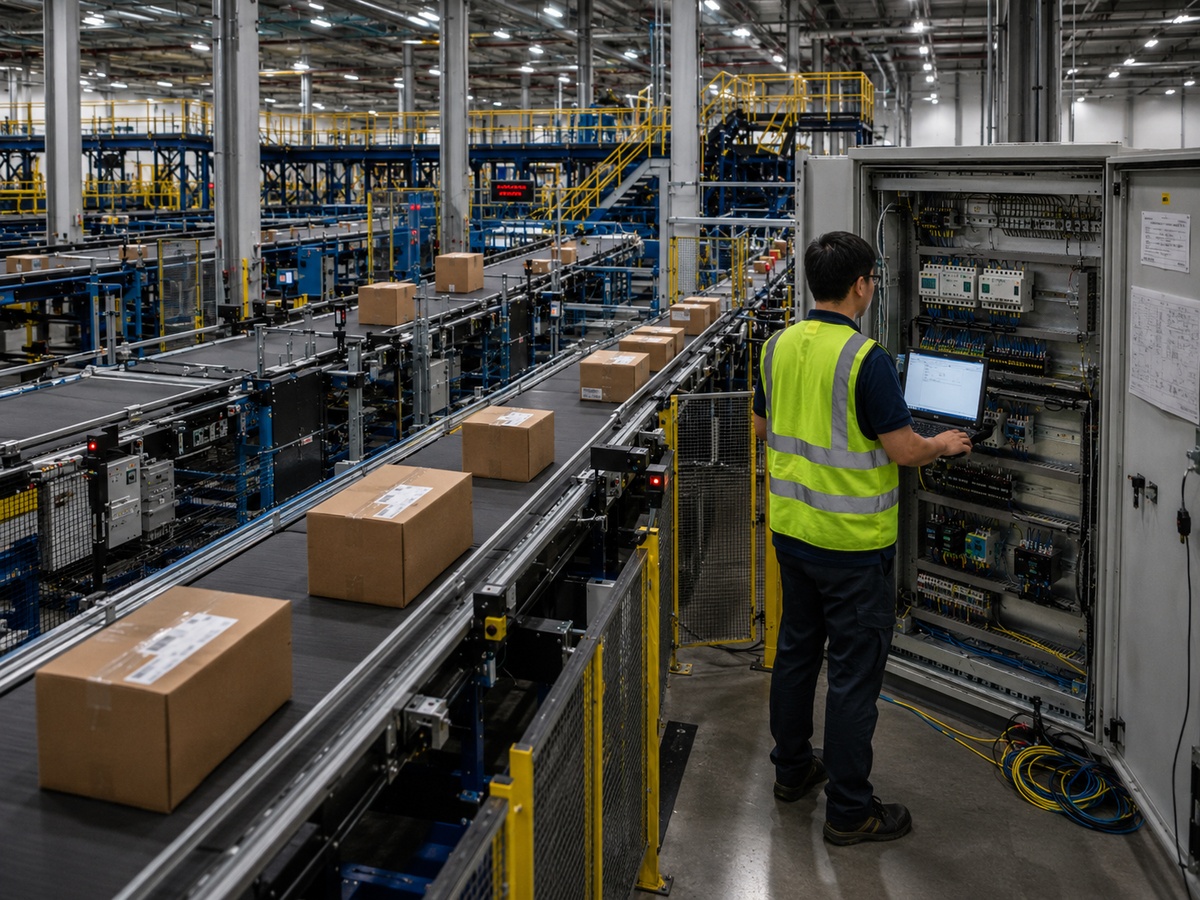

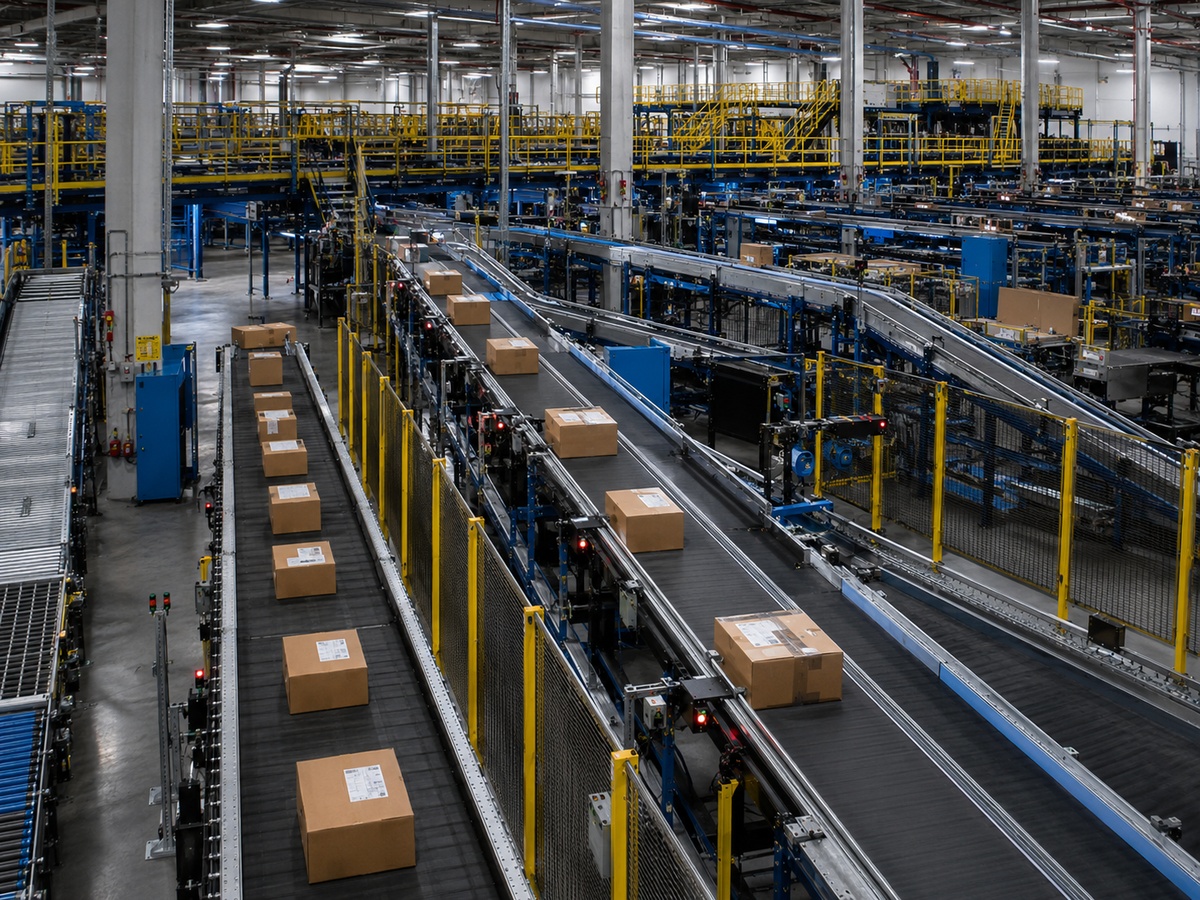

展示设备整体、HMI 界面、控制柜内部与现场调试等关键交付细节。
FAQ
输送分拣线项目常见问题
输送分拣线项目最容易卡在扫码、剔除、堵料、变频调速、前后设备联动和现场试运行。下面这些问题会直接影响项目能否稳定交付。
输送分拣线电控需要先确认哪些信息？
需要确认输送段数量、每段电机功率、是否使用变频器、传感器位置、扫码器品牌和通讯方式、分拣机构形式、剔除距离、物料间距、前后设备信号和客户现场节拍要求。
如果涉及上位系统或数据追溯，还要确认扫码数据格式、分拣规则、通讯接口、数据是否需要记录，以及异常情况下如何处理物料。
扫码和剔除时序怎么保证准确？
需要结合输送速度、物料间距、扫码触发位置、扫码结果返回时间、剔除机构响应时间和物料到达剔除点的距离来计算。简单靠固定延时可以做，但高速或物料间距变化时容易不稳定。
更稳妥的方式是结合编码器、队列逻辑、位置追踪或可调参数，让现场可以根据实际运行情况微调剔除时序。
堵料报警怎么做比较合理？
堵料报警不能只看某一个传感器是否有信号，而要结合物料停留时间、上游是否来料、下游是否允许输送、当前输送段是否运行以及设备是否处于暂停或报警状态。
合理的堵料逻辑应该减少误报警，同时在真正堵料时能准确提示位置。HMI 上最好能显示是哪一段堵料、可能原因和处理方式。
可以把每段输送状态显示在 HMI 上吗？
可以。HMI 可以显示每段输送的运行状态、手动/自动状态、变频频率、传感器状态、扫码结果、剔除计数、堵料报警和故障记录。
对于客户现场操作人员来说，状态可视化非常重要。否则设备停机后只能凭经验排查，效率低，也容易误判。
这类项目适合远程做还是现场做？
程序框架、HMI 页面、I/O 点表和部分通讯逻辑可以远程先完成。但整线联机、扫码剔除、堵料检测、分流合流和节拍优化，通常建议现场调试。
因为输送分拣线的稳定性和实际物料、机械安装、传感器位置、输送速度密切相关，现场调试能更快发现并解决问题。
