强弱电分区
动力线、控制线、通讯线合理分区，降低干扰风险，提高设备运行稳定性。
ENGINEERING DELIVERY

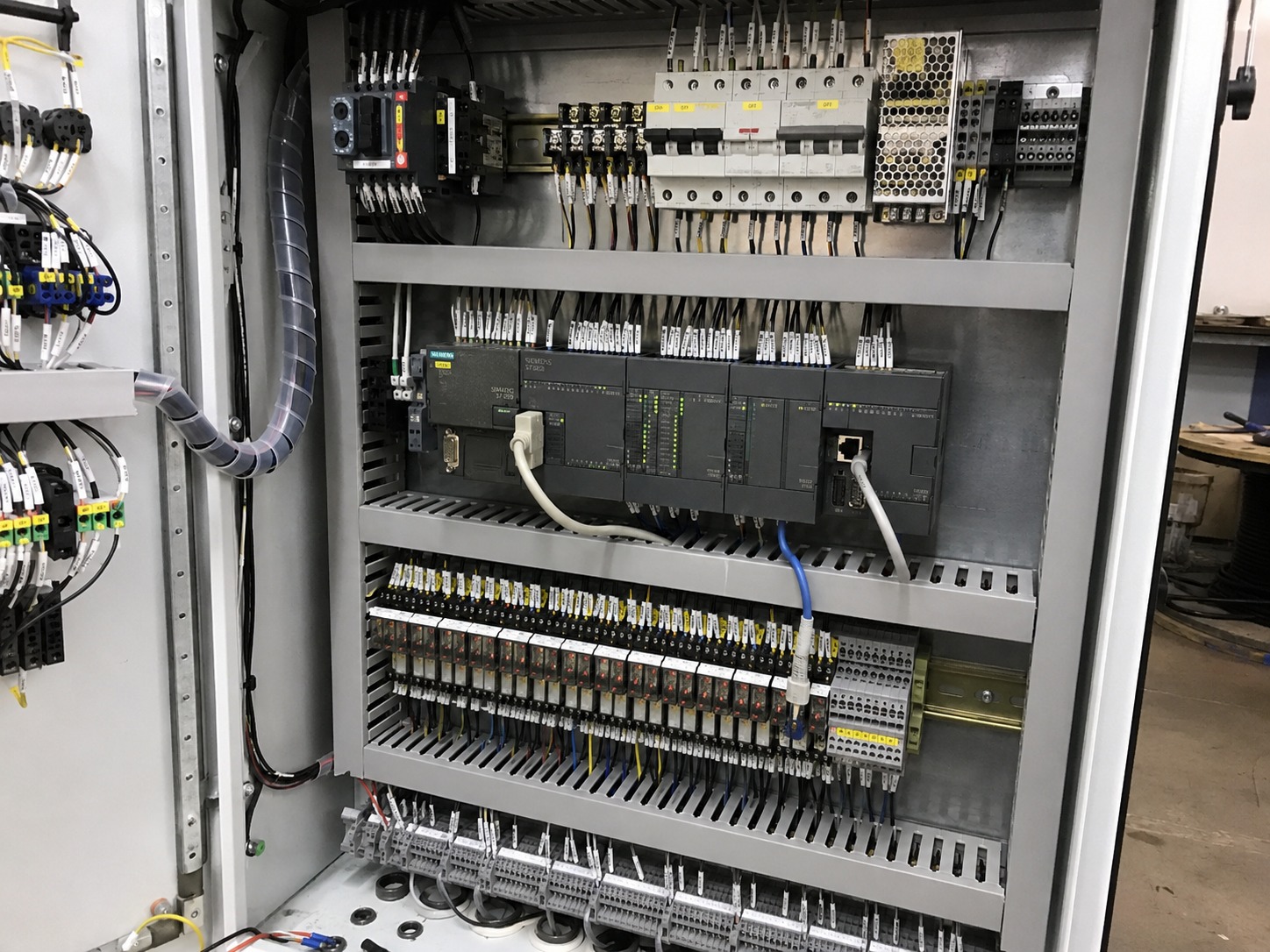

控制柜不是把元件装进去，而是一个完整的电控交付单元。
一个合格的 PLC 控制柜，需要同时考虑元件选型、强弱电分区、线槽走向、端子编号、散热空间、维护便利性、现场接线和出厂测试。如果控制柜制作和程序、图纸、现场调试脱节，到客户现场就容易出现接线错误、点位不一致、通讯异常和返工。
LAYOUT ZONES

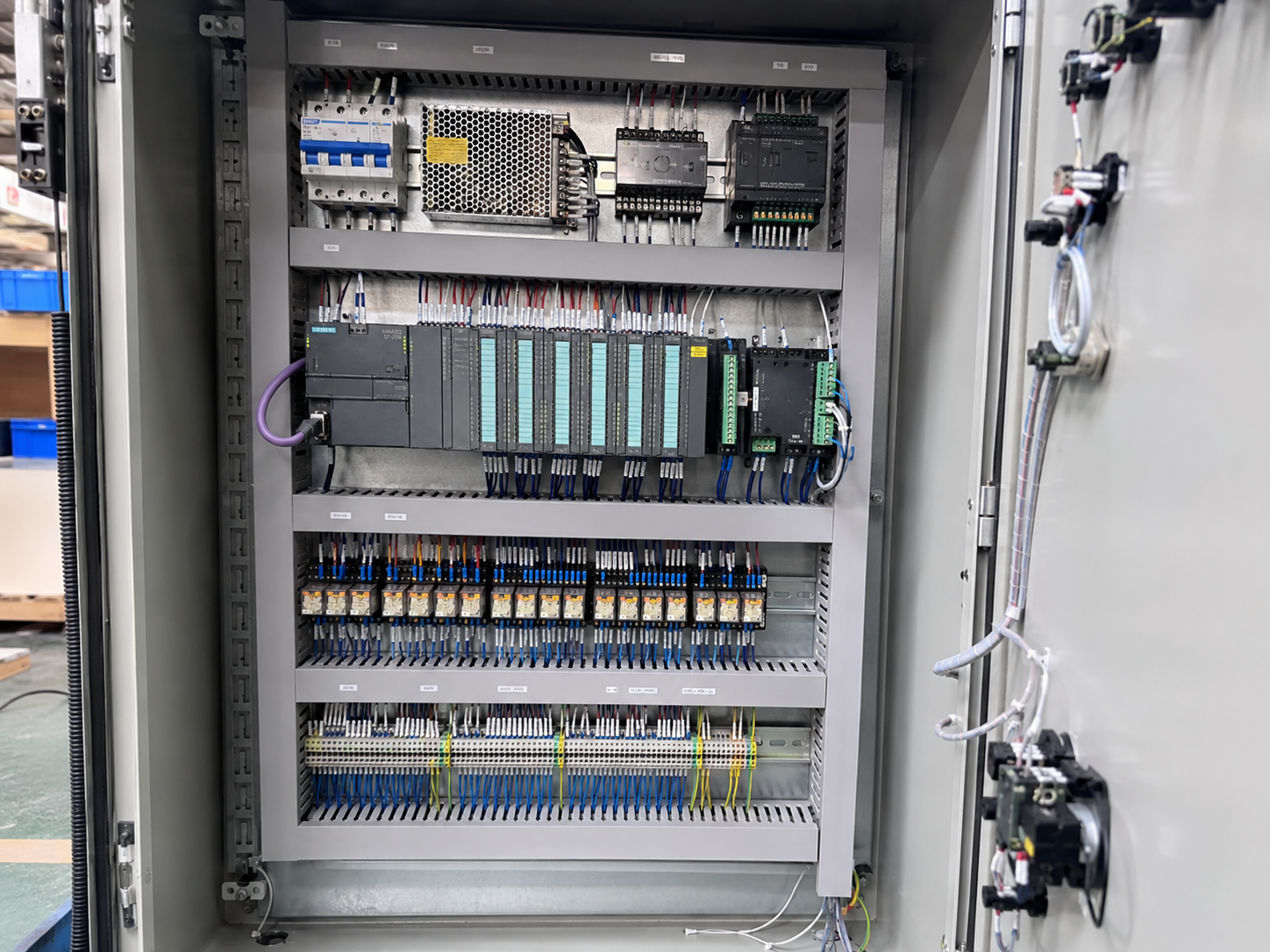

柜内布局重点
主电源区
PLC 控制区
继电器区
驱动器区
端子排区
线槽走线区
QUALITY POINTS
客户真正关心的控制柜质量点
线号与端子清晰
线号、端子编号和图纸一致，方便现场安装、调试和后期维护。
散热与维护空间
变频器、伺服驱动器、电源等发热元件需要预留散热和检修空间。
出厂前测试
发货前完成上电、I/O、按钮、继电器、通讯和基础动作检查，减少现场返工。
CABINET DELIVERY PROCESS
控制柜配套交付流程
确认电气方案
确认 PLC、HMI、伺服变频、I/O 点数、客户品牌、现场接口和交付边界。
BOM 与布局确认
整理柜体规格、低压电气、端子线槽、电源、通讯和散热配置。
柜内制作接线
按图完成元件安装、线号标识、端子编号、强弱电分区和接地处理。
上电与 I/O 测试
检查电源回路、PLC/HMI 通讯、输入输出、按钮指示和保护回路。
基础联调配合
根据程序和现场条件完成基础动作、报警和接口信号验证。
资料交付归档
输出图纸、BOM、点表、测试记录、程序版本和后续维护说明。

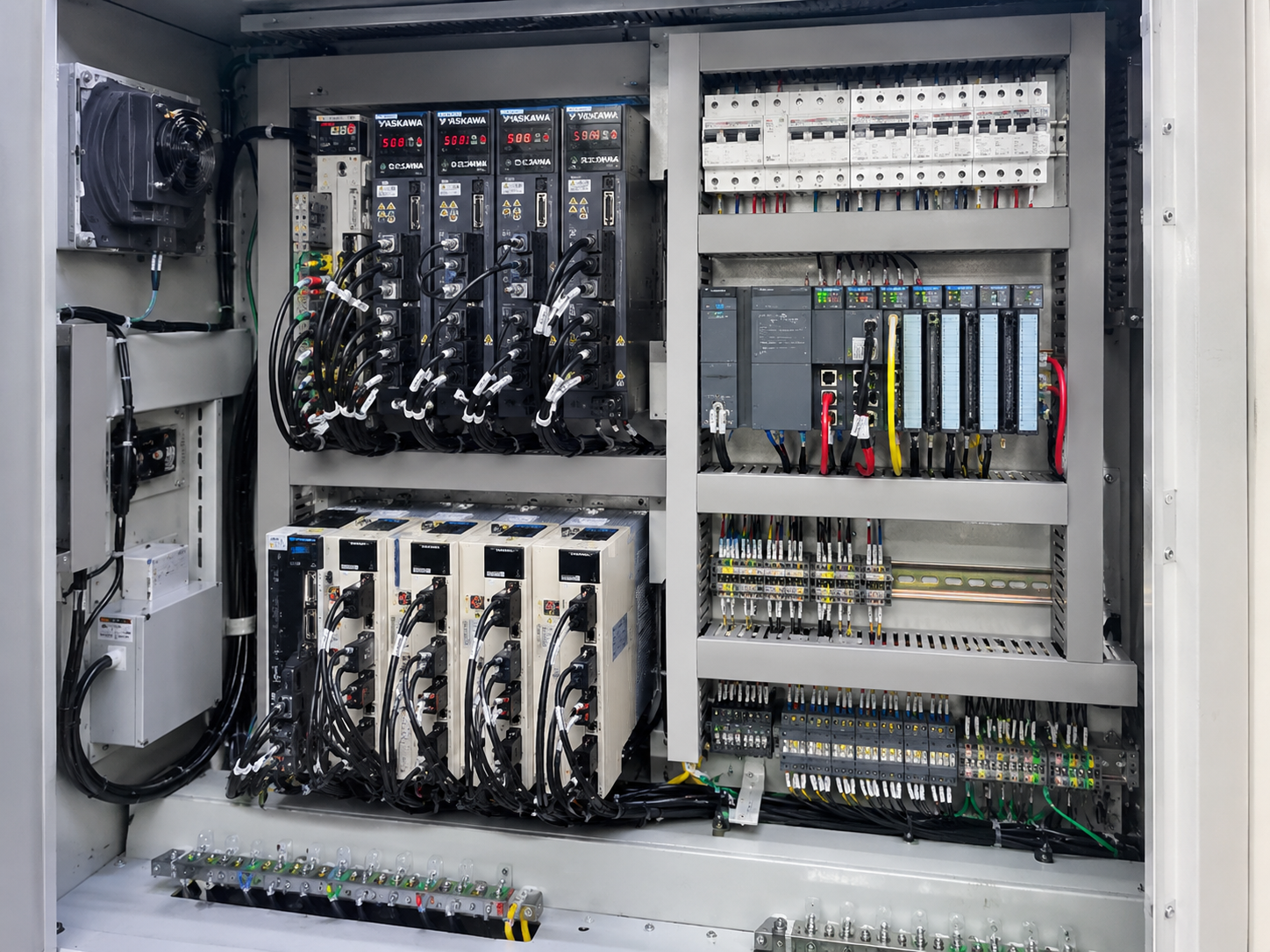

REAL COMPONENTS
元器件品牌可以真实出现，照片才像工程现场。
控制柜图片建议自然出现常见品牌元器件，例如 Siemens / Inovance PLC、Schneider / ABB 断路器、Omron 继电器、Phoenix Contact / WAGO 端子、Mean Well 电源等。品牌出现要符合实际工程搭配，不要像广告海报一样堆满 Logo。
- PLC、HMI、伺服和变频器按客户指定或项目需求选择。
- 低压电气和端子类元件尽量采用市场常见成熟品牌。
- 柜内照片要体现真实线槽、线号、端子编号和接线细节。

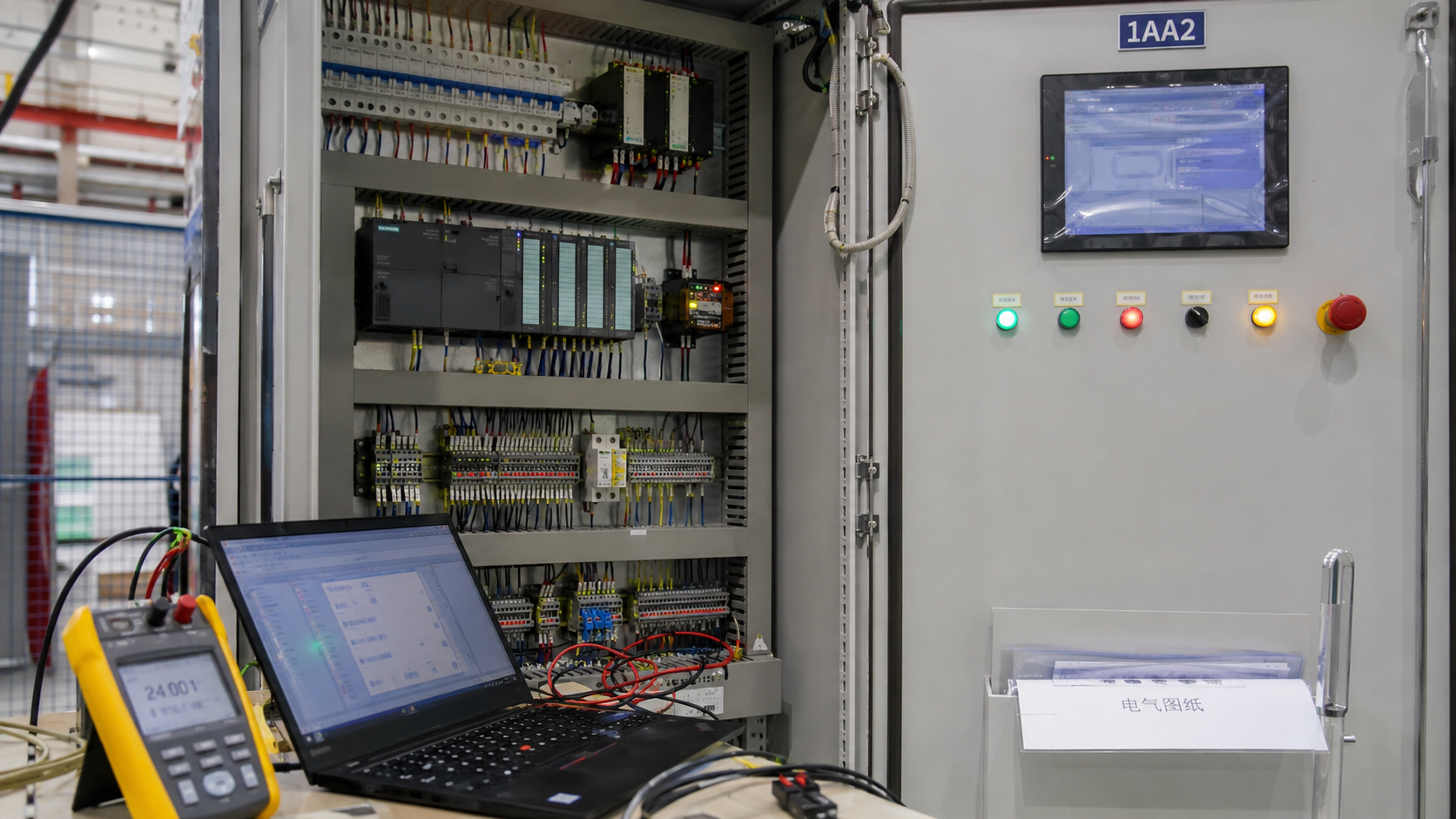

FACTORY TEST
出厂前尽量把基础问题解决掉。
控制柜发到现场后再发现接线错误、点位不一致或通讯异常，会直接影响客户现场调试进度。我们建议所有控制柜在发货前至少完成电源、PLC、HMI、I/O、通讯和基础回路检查。
电源回路检查
PLC / HMI 通讯
I/O 点位测试
按钮继电器测试
伺服变频基础检查
测试记录整理
DELIVERABLES
控制柜交付内容
适合设备厂作为整机配套资料，也适合集成商项目交付和客户后续维护。
PLC 控制柜成品
电气原理图
电气 BOM
端子接线图
I/O 点表
柜内布局图
上电测试记录
出厂检查表
RELATED SERVICES
相关服务
FAQ
PLC 控制柜制作常见问题
控制柜制作看起来是装元件和接线，但真正影响交付的是图纸、布局、选型、测试和现场调试能否衔接。下面这些问题建议在制作前确认清楚。
控制柜制作需要提供哪些资料？
一般需要提供设备功能说明、PLC 品牌要求、I/O 点数、电机功率、伺服或变频器数量、传感器数量、按钮和指示灯需求、柜体安装环境、现场接线方式和交期要求。
如果项目还在方案阶段，可以先提供设备动作流程和主要元件清单，我们可以先判断控制柜大致规模、PLC 模块数量、柜体尺寸、低压电气配置和是否需要预留扩展空间。
可以帮忙选型和出图吗？
可以。我们可以根据设备功能和客户指定品牌，配合完成 PLC、HMI、伺服、变频器、断路器、接触器、继电器、电源、端子、线缆、线槽和柜体等元件选型。
图纸方面可以整理电气原理图、I/O 点表、端子接线图、柜内布局图和 BOM 清单。这样控制柜制作、PLC 程序开发和现场接线能保持一致，减少后期返工。
控制柜做好后会做上电测试吗？
建议必须做。出厂前至少要检查电源回路、控制电源、PLC 与 HMI 通讯、I/O 点位、按钮、继电器、指示灯、伺服或变频器基础状态。
上电测试的价值在于把接线错误、点位错误、通讯异常、电源问题提前暴露出来。否则控制柜到客户现场后才发现基础问题，会直接拖慢设备联机和验收。
元器件品牌可以按客户指定吗？
可以。常见品牌包括 Siemens、Schneider、ABB、Omron、Inovance、Mitsubishi、Phoenix Contact、WAGO、Mean Well 等。实际选型会根据客户品牌习惯、采购周期、预算和设备等级来确定。
品牌可以真实出现在控制柜照片中，这会让官网图片更像真实项目。但元件搭配要符合工程实际，不能为了展示品牌而随意堆砌。
控制柜可以和 PLC 程序、现场调试一起配套吗？
可以，而且更推荐这种方式。控制柜、图纸、程序和现场调试如果分开交付，最容易出现点位不一致、接线和程序不匹配、现场修改没人同步资料等问题。
如果项目由我们配套电控部分，可以把图纸、柜内接线、PLC 程序、HMI、上电测试和现场调试放在同一条交付链上处理，整体效率会更高。
